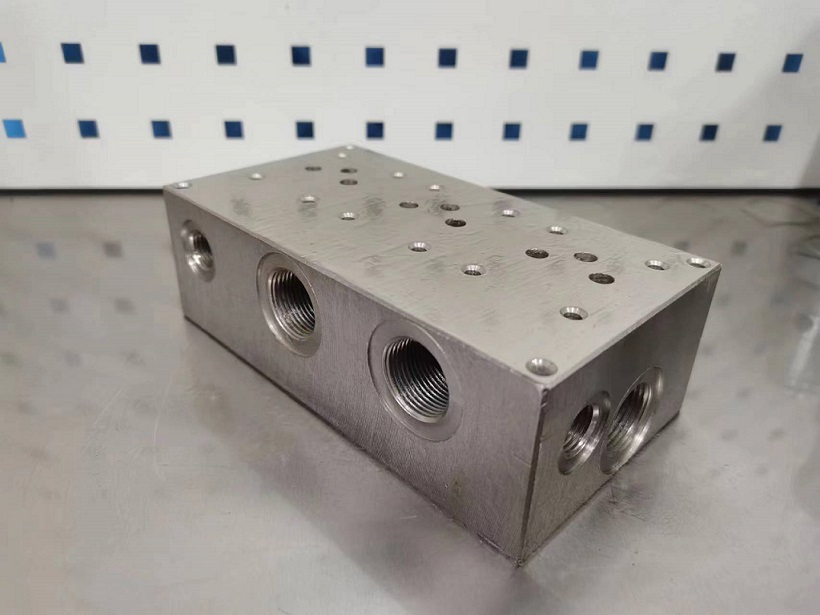

液壓閥是一種用壓力油操作的自動化元件,它受配壓閥壓力油的控制,通常與電磁配壓閥組合使用,可用于遠距離控制水電站油、氣、水管路系統的通斷。而液壓閥的核心部件即為液壓閥塊，液壓閥塊在液壓閥中起到控制液流的方向、壓力和流量的重要作用。液壓閥塊的使用不只能簡化液壓系統的設計和安裝，而且便于實現液壓系統的集成化和標準化，利于降制造成本，提高精度和可靠性。

液壓閥塊在液壓系統中的重要性已被越來越多的人們所認識,其應用范圍也越來越廣泛，液壓閥塊的使用不僅能簡化液壓系統的設計和安裝,而且便于實現液壓系統的集成化和標準化，有利降制造成本，提高精度和可靠性。

然而，隨著液壓系統復雜程度的提高,也增加了液壓閥塊的設計、制造和調試的難度,若設計考慮不周,就會造成制造工藝復雜、加工成本提高、原材料浪費、使用維護煩瑣等一系列問題。

設計要求:1,可靠性高,?？椎篱g不竄油；2,結構緊湊，占用空間??；3.油路簡單,壓力損失小；4.易于加工，輔助工藝孔少；5.便于布管;6.各控制閥調節操作方便。

設計原則:液壓閥塊的油路符合液壓系統原理圖是設計的原則。設計閥塊前，先要定哪一部分油路可以集成。每個塊體上包括的元件數量應適中 元件太多閥塊體積大，設計、加工困難;元件太少，集成意義不大，造成材料浪費。液壓系統采用插裝閥控制系統流量，動作精度要求較高，并且對系統運行可靠性提出了較高要求。
